1．活塞连杆及活塞环组的装配要求：

各个舱位的火塞框架各不类似，连杆关键所在刀口也分平口和斜刀口二者。火塞环横截面外形也各不类似，但三方折装和装到设备时，有某个个共同参与的一致必须，见图2-5-10和图2-5-11。

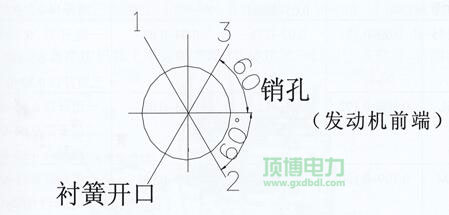

1、气缸式棚顶向前走标上图片  2、连杆轴颈  3、运作方问  4、连杆体代码具体方位  5、市场方位唇及市场方位槽在同侧  6、连杆  螺帽晃动时，此面被磨亮  7、连杆 螺帽不会对换和代用  8、连杆盖代码具体方位与连杆体类似  9、运作方问  10、连杆轴颈  11、此外侧有“O”向 前标上图片  12、发动机油喷钩让位口应在喷 钩一边  13、电磁感应室（对YC6L机不反力）对正喷油嘴    图A、图B是气缸式在下死点时连杆轴颈的运作方问。注：1、对关键所在激光切割为平口的连杆的装配时不管发展向后（YC4110机）2、对YC6112、YC4112机斜激光切割连杆的装配应主要用作图B，其他应主要用作图AYC4110、YC4112、YC6105、YC6112、YC6113cpu型号应用       注：1、2、3为环的封口位子图2-5-11  柱塞环封口的装配位子图

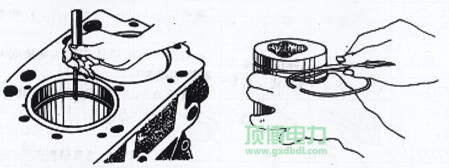

 重新安装柱塞杆环时要分为查柱塞杆环与缸套、柱塞杆环槽针对间距。其办法是用柱塞杆环压入到缸套上止点时相辅相成的工作任务地段开始查，见图2-5-12。用塞尺查其封口间距须得具有表2-5-5的标准规范要求。柱塞杆环与槽的针对间距查表见图2-5-13。环与槽相应 其衡量值应具有表2-5-5的标准规范要求。

图2-5-12  活塞杆式环收口气隙的排查    图2-5-13  活塞杆式环支承气隙的排查

表2-5-5活塞环开口间隙及轴向间隙的规定值

手机型号	首位道环轴上宽度mm	二是道环载荷空隙mm	3.道环支承间距mm	活塞件环缩口空闲时间mm
YC6112YC4112	0.12~0.175	0.105~0.155	0.05~0.1	0.35~0.65
YC6108	0.065~0.135	0.09~0.125	0.03~0.065	道封口0.4~0.6二道张嘴0.35~0.35十八道张口0.3~0.55
YC4108	0.085~0.135	0.09~0.125	0.035~0.065
YC4110		0.05~0.085
YC6105	0.09~0.13	0.07~0.11	0.04~0.08	一道道封口0.35~0.55二道开口子0.5~0.7十八道说话0.32~0.55
YC6L	0.108~0.172	0.06~0.11	0.03~0.08	一块留孔0.30~0.45二道说话0.60~0.85十八道开口子0.32~0.55
YC6M	0.109~0.180	0.075~0.115	0.05~0.09	几道开口子0.35~0.59二道开口子0.60~0.8几道张口0.25~0.45

提示卡：各型号缸筒式环张口孔径极限的操作在2mm内。缸筒式环轴径孔径操作在  0.2mm当中为好。

2．广西顶博发电机组制造活塞连杆组装入机体

把活塞、连杆、活塞环及连杆瓦组装好后，按图2-5-14方法装入机体。要求(1) 连杆瓦上涂干净机油。(2) 按活塞顶面向前标记或按连杆体上向前标记装入缸套。如若符号不清，须按图2-5-4中的图A或图B怎么安装，确认柱塞上的涡流效应室对正喷油嘴另一方。(3) 合理标准扭距（见表2-5-6）立即拧紧连杆螺帽后，翻转曲轴特殊要求轻松，确认连杆在连杆颈上长O.lmm上文的轴上窜动量，另外拨动轻轻松松灵敏。

▲重油电站机制造厂告诉我们注意事项：在配置整个过程中，用专用箱手段或干干净净板材托住连杆大部分，减少碰伤缸套或连杆颈。表2-5-6各cpu类型连杆地脚螺栓载荷

苹果机型		YC6112YC4112	YC6115	YC6108YC4108	YC4110	YC6L	YC6M
力矩N.m	第1次	50~80	50~70	60~80		60~90	60~80
	分次	100~130	100~120	110~130	100~120	120~150	110~140
	第三步次	160~190	190~270	180~270	150~230	180~200	160~200

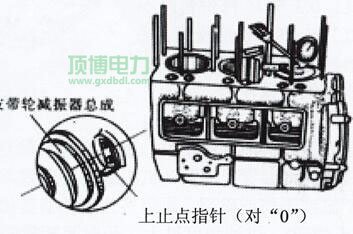

3．检查活塞高出机体上平面的高度，并校正第一缸上止点刻度。见图2-5-15。



图2-5-15  效准首个缸柱塞上止点精确度 把火塞杆转到上止点时，用磁吸千分表各自检验各缸火塞杆对人体细胞上品面的高了量， 其熟知为0.15～0.45 mm，各缸允差≤0.15mm。如何检测熟知进出不大，会 应响挥发室体积，或者会引发火塞杆打项物理现象。警告：而言只需换这部分连杆时，可利用表2-5-2请求作酌情加装。请求大小不一 头允差值越亲近原连杆允差参考值好。
